आधुनिक इलेक्ट्रिकल आणि इंडस्ट्रियल सिस्टीममध्ये, केबल मॅनेजमेंट म्हणजे तारा एका बिंदूपासून दुसऱ्या बिंदूकडे जाण्यापेक्षा अधिक आहे. योग्य केबल संरक्षणाचा थेट परिणाम सुरक्षितता, उपकरणे दीर्घायुष्य, ऑपरेशनल कार्यक्षमता आणि देखभाल खर्चावर होतो. अकोपर केबल ग्रंथीसुरक्षित सीलिंग, स्ट्रेन रिलीफ आणि पर्यावरण संरक्षण राखताना केबल्सना 90-डिग्री कोनातून मार्गदर्शन करण्यासाठी विशेषतः डिझाइन केलेले आहे. हा लेख कोपर केबल ग्रंथींशी संबंधित वैशिष्ट्ये, अनुप्रयोग, फायदे, स्थापना विचार, सामग्री निवड, देखभाल पद्धती आणि खरेदी घटक शोधतो. तुम्ही अभियंता, कंत्राटदार, सुविधा व्यवस्थापक, उपकरणे निर्माते किंवा खरेदी तज्ञ असाल तरीही, एल्बो केबल ग्रंथींची भूमिका समजून घेणे तुम्हाला तुमच्या प्रकल्पांसाठी चांगले निर्णय घेण्यास मदत करू शकते.

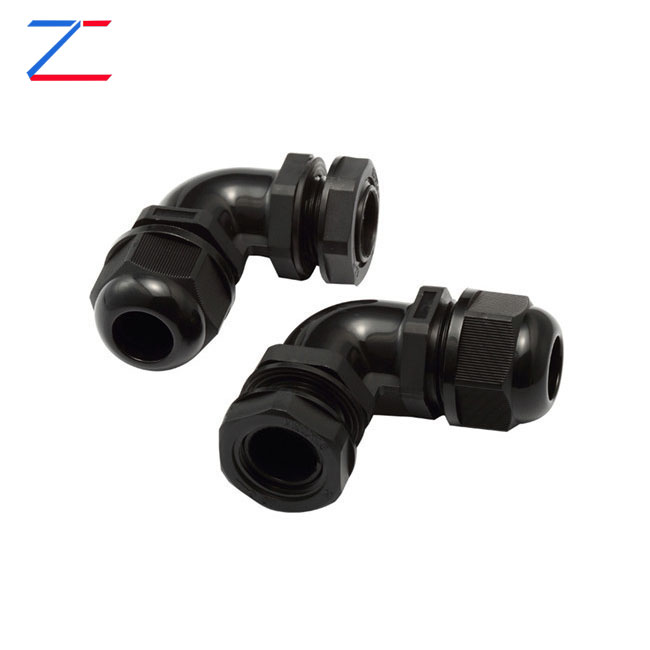

एल्बो केबल ग्लँड हे एक विशेष केबल एंट्री उपकरण आहे जे केबल्सला पॅनेल्स, जंक्शन बॉक्स, कंट्रोल कॅबिनेट आणि उपकरणे जवळ जवळ 90 अंशांवर दिशा बदलत जाण्यासाठी परवानगी देतात. पारंपारिक सरळ केबल ग्रंथींच्या विपरीत, कोपर केबल ग्रंथी एक कोन मार्ग प्रदान करतात जे केबल झुकण्याचा ताण कमी करण्यास आणि जागेचा वापर अनुकूल करण्यास मदत करतात.
औद्योगिक उपकरणे अधिकाधिक कॉम्पॅक्ट होत असताना, अभियंत्यांना केबल रूटिंगशी संबंधित आव्हानांना सामोरे जावे लागते. मर्यादित स्थापनेची जागा, गर्दीचे नियंत्रण पॅनेल आणि मागणी असलेली पर्यावरणीय परिस्थिती पारंपारिक केबल एंट्री पद्धती कमी प्रभावी बनवते. एल्बो केबल ग्रंथी केबल संरक्षण, सीलिंग कार्यप्रदर्शन आणि दिशात्मक लवचिकता एकत्रित करणारे व्यावहारिक उपाय ऑफर करून या आव्हानांना सामोरे जाते.
या केबल ग्रंथींचा वापर सामान्यतः ऑटोमेशन सिस्टम, दूरसंचार उपकरणे, अक्षय ऊर्जा प्रतिष्ठान, वाहतूक पायाभूत सुविधा, सागरी अनुप्रयोग आणि औद्योगिक यंत्रसामग्रीमध्ये केला जातो.
एल्बो केबल ग्रंथीचे प्राथमिक कार्य म्हणजे केबल्सचा प्रवेश मार्ग पुनर्निर्देशित करताना सुरक्षित करणे आणि त्यांचे संरक्षण करणे. केबल ग्रंथीमधून गेल्यावर, कॉम्प्रेशन घटक केबल जाकीटभोवती एक घट्ट सील तयार करतात. हे धूळ, पाणी, आर्द्रता, रसायने आणि मोडतोड यांसारख्या दूषित घटकांना प्रवेश करण्यापासून प्रतिबंधित करते.
त्याच वेळी, ग्रंथी यांत्रिक ताण आराम प्रदान करते. पॅनेलमध्ये प्रवेश केल्यानंतर ताबडतोब केबलला जोरात वाकण्यास भाग पाडण्याऐवजी, कोपरची रचना एक नितळ संक्रमण तयार करते ज्यामुळे यांत्रिक ताण कमी होतो.
हे डिझाइन यामध्ये योगदान देते:
निर्मात्यांमध्ये डिझाईन्स बदलत असले तरी, बहुतेक कोपर केबल ग्रंथींमध्ये खालील घटक असतात:
| घटक | कार्य |
|---|---|
| शरीर | मुख्य संरचनात्मक गृहनिर्माण शक्ती आणि समर्थन प्रदान करते |
| कॉम्प्रेशन नट | सुरक्षित ठेवण्यासाठी केबलभोवती घट्ट करते |
| सील रिंग | जलरोधक आणि धूळरोधक संरक्षण तयार करते |
| लॉक नट | ग्रंथीला बंदिस्त करते |
| कोपर विभाग | 90-डिग्री केबल रूटिंग अँगल प्रदान करते |
| क्लॅम्पिंग यंत्रणा | ताण आराम आणि केबल धारणा देते |
प्रत्येक घटक केबल ग्रंथीच्या एकूण कार्यक्षमतेत योगदान देतो, पर्यावरणीय सीलिंग आणि यांत्रिक संरक्षण दोन्ही सुनिश्चित करतो.
कोपर केबल ग्रंथींची लोकप्रियता अनेक व्यावहारिक फायद्यांमुळे उद्भवते.
स्पेस ऑप्टिमायझेशन
कोनातील डिझाईनमुळे केबल्स मर्यादित जागेत कार्यक्षमतेने मार्गस्थ करता येतात, गोंधळ कमी होतो आणि नियंत्रण कॅबिनेटमधील संघटना सुधारते.
केबलचा ताण कमी केला
तीक्ष्ण वाकणे कालांतराने केबल कंडक्टर आणि इन्सुलेशन खराब करू शकतात. कोपर केबल ग्रंथी एक नितळ संक्रमण प्रदान करतात ज्यामुळे तणाव कमी होतो.
वर्धित संरक्षण
उच्च-गुणवत्तेची सीलिंग प्रणाली उपकरणांना आर्द्रता, धूळ आणि दूषित पदार्थांपासून संरक्षण करते.
सुधारित उपकरणे विश्वसनीयता
संरक्षित केबल्समध्ये कमी बिघाड होतो, परिणामी देखभाल खर्च कमी होतो आणि डाउनटाइम कमी होतो.
व्यावसायिक स्वरूप
ऑर्गनाइज्ड केबल राउटिंगमुळे संपूर्ण इंस्टॉलेशन सौंदर्यशास्त्र सुधारते आणि भविष्यातील देखभाल सुलभ होते.
एल्बो केबल ग्रंथी त्यांच्या अष्टपैलुत्वामुळे विविध उद्योगांना सेवा देतात.
| उद्योग | ठराविक अर्ज |
|---|---|
| औद्योगिक ऑटोमेशन | नियंत्रण कॅबिनेट आणि PLC प्रणाली |
| अक्षय ऊर्जा | सोलर इन्व्हर्टर आणि विंड टर्बाइन सिस्टम |
| सागरी | शिपबोर्ड इलेक्ट्रिकल सिस्टम |
| दूरसंचार | आउटडोअर कम्युनिकेशन कॅबिनेट |
| रेल्वे वाहतूक | सिग्नल नियंत्रण आणि उर्जा प्रणाली |
| तेल आणि वायू | धोकादायक क्षेत्र उपकरणे |
| बांधकाम | इलेक्ट्रिकल पायाभूत सुविधा निर्माण करणे |
| डेटा केंद्रे | केबल व्यवस्थापन प्रणाली |
कठोर परिस्थितींचा सामना करण्याची क्षमता कोपर केबल ग्रंथी विशेषतः बाह्य आणि औद्योगिक वातावरणात मौल्यवान बनवते.
सामग्रीची निवड कार्यक्षमतेवर आणि टिकाऊपणावर लक्षणीय परिणाम करते.
ब्रास एल्बो केबल ग्रंथी
निकेल-प्लेटेड पितळ
स्टेनलेस स्टील
नायलॉन (पॉलिमाइड)
योग्य सामग्री निवडणे पर्यावरणीय परिस्थिती, यांत्रिक आवश्यकता आणि बजेट विचारांवर अवलंबून असते.
योग्य उत्पादन निवडण्यासाठी अनेक घटकांचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे.
योग्यरित्या निवडलेली केबल ग्रंथी ऑपरेशनल सुरक्षितता सुधारते आणि भविष्यातील बदली खर्च कमी करते.
केबल ग्रंथीची कार्यक्षमता वाढवण्यासाठी योग्य स्थापना आवश्यक आहे.
चुकीच्या स्थापनेमुळे जलरोधक कार्यप्रदर्शन आणि ताण आराम क्षमतांशी तडजोड होऊ शकते.
| वैशिष्ट्य | कोपर केबल ग्रंथी | सरळ केबल ग्रंथी |
|---|---|---|
| दिशा बदल | 90 अंश | सरळ प्रवेश |
| जागा कार्यक्षमता | उत्कृष्ट | मध्यम |
| केबल ताण कमी | उच्च | खालचा |
| कॉम्पॅक्ट इंस्टॉलेशन्स | आदर्श | मर्यादित |
| राउटिंग लवचिकता | श्रेष्ठ | बेसिक |
मर्यादित जागा किंवा दिशात्मक केबल रूटिंग आवश्यकता असलेल्या स्थापनेसाठी, कोपर केबल ग्रंथी अनेकदा उत्कृष्ट समाधान प्रदान करतात.
समस्या: पाणी प्रवेश
उपाय: सीलच्या अखंडतेची पडताळणी करा आणि योग्य घट्ट करणे सुनिश्चित करा.
समस्या: केबल स्लिपेज
उपाय: केबल आकाराची सुसंगतता आणि कॉम्प्रेशन सेटिंग्ज तपासा.
समस्या: गंज
उपाय: स्टेनलेस स्टीलसारखे गंज-प्रतिरोधक साहित्य निवडा.
समस्या: क्रॅक्ड हाउसिंग
उपाय: जास्त घट्ट करणे टाळा आणि पर्यावरणीय परिस्थितीसाठी रेट केलेली उत्पादने वापरा.
समस्या: अपुरी जागा
उपाय: विशेषत: घट्ट स्थापनेसाठी विकसित केलेल्या कॉम्पॅक्ट एल्बो केबल ग्रंथी डिझाइन वापरा.
नियमित देखभाल सेवा आयुष्य वाढविण्यात आणि सिस्टमची विश्वासार्हता राखण्यास मदत करते.
केबल बिघाडामुळे होणाऱ्या आपत्कालीन दुरुस्तीपेक्षा प्रतिबंधात्मक देखभाल लक्षणीयरीत्या कमी खर्चिक असते.
उद्योग अधिक ऑटोमेशन आणि डिजिटलायझेशनकडे जात असताना, केबल व्यवस्थापन समाधाने विकसित होत आहेत.
वाढत्या मागणीच्या ऑपरेशनल आवश्यकता पूर्ण करण्यासाठी उत्पादक अभिनव केबल संरक्षण उत्पादनांमध्ये मोठ्या प्रमाणात गुंतवणूक करत आहेत.
Q1: एल्बो केबल ग्रंथीचा प्राथमिक उद्देश काय आहे?
सीलिंग, संरक्षण आणि ताणतणावांपासून मुक्तता राखताना केबल्स 90-डिग्री कोनातून सुरक्षितपणे मार्गस्थ करणे हा त्याचा प्राथमिक उद्देश आहे.
Q2: कोपर केबल ग्रंथी जलरोधक आहेत?
अनेक मॉडेल्स उच्च IP रेटिंगसह डिझाइन केलेले आहेत जसे की IP66, IP67, किंवा IP68, पाणी आणि धूळ यांना उत्कृष्ट प्रतिकार प्रदान करतात.
Q3: सागरी वातावरणासाठी कोणती सामग्री सर्वोत्तम आहे?
स्टेनलेस स्टीलला त्याच्या उत्कृष्ट गंज प्रतिरोधामुळे प्राधान्य दिले जाते.
Q4: कोपर केबल ग्रंथी घराबाहेर वापरल्या जाऊ शकतात?
होय. आउटडोअर-रेट केलेली उत्पादने विशेषत: यूव्ही एक्सपोजर, ओलावा आणि तापमान चढउतार सहन करण्यासाठी डिझाइन केलेली आहेत.
Q5: मी योग्य ग्रंथीचा आकार कसा ठरवू शकतो?
केबलचा बाह्य व्यास मोजा आणि ते ग्रंथीच्या निर्मात्याच्या निर्दिष्ट क्लॅम्पिंग श्रेणीशी जुळवा.
Q6: कोपर केबल ग्रंथी औद्योगिक ऑटोमेशनसाठी योग्य आहेत का?
एकदम. ते नियंत्रण पॅनेल, रोबोटिक्स, सेन्सर्स आणि औद्योगिक यंत्रसामग्रीमध्ये मोठ्या प्रमाणावर वापरले जातात.
Q7: केबल ग्रंथी सामान्यतः किती काळ टिकतात?
सेवा जीवन भौतिक गुणवत्ता आणि पर्यावरणीय परिस्थितीनुसार बदलते, परंतु उच्च-गुणवत्तेच्या केबल ग्रंथी बर्याच वर्षांपासून विश्वसनीयपणे कार्य करू शकतात.
एल्बो केबल ग्रंथी ही साध्या केबल ऍक्सेसरीपेक्षा कितीतरी जास्त आहे. हे केबल संरक्षण, ताण आराम, पर्यावरणीय सीलिंग आणि कार्यक्षम केबल रूटिंगसाठी एक महत्त्वपूर्ण घटक म्हणून काम करते. औद्योगिक ऑटोमेशन आणि अक्षय ऊर्जा प्रणालीपासून ते सागरी प्रतिष्ठान आणि दूरसंचार पायाभूत सुविधांपर्यंत, कोपर केबल ग्रंथी प्रणालीची विश्वासार्हता आणि सुरक्षिततेमध्ये महत्त्वपूर्ण योगदान देतात.
योग्य सामग्री, आकार, सीलिंग पातळी आणि स्थापनेची पद्धत निवडून, संस्था उपकरणाची कार्यक्षमता सुधारू शकतात, देखभाल खर्च कमी करू शकतात आणि केबल सेवा आयुष्य वाढवू शकतात.
